Автоматическая грозозащита.
Для автоматического заземления антенны после выключения радиоприемника можно применить низкоомное реле.

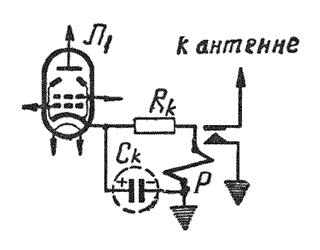

В цепь катода лампы оконечного каскада включается низкоомное реле с нормально замкнутыми контактами, присоединенными к антенне и заземлению. Реле должно быть рассчитано на полный ток катода и иметь сопротивление порядка 100-200 Ом. Для получения смещения последовательно с реле включается сопротивление нужной величины.
Высокоомное реле можно подключить параллельно сопротивлению Rк.
|
