Антенна на все КВ диапазоны.
Антенна представяет собой диполь, который работает на всех любительских диапазонах.

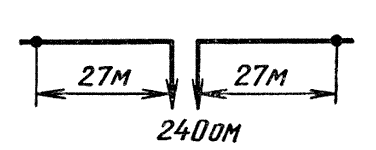

Длина полудиполя составляет 27 м. Излучение антенны направленно в горизонтальной плоскости. Для наиболее полного использования антенны при работе на диапазоне 3,5 МГц необходимо поднять ее над землей на высоту не менее 20 м. Выходное сопротивление антенны в диапазоне 3,5-30 МГц колеблется между 240 и 300 Ом.
Согласование фидера с несимметричным выходом передатчика, оконечный каскад которого выполнен по однотактной схеме с перестраиваемым П-фильтром, производится посредством симметрирующего трансформатора. При переходе с одного диапазона на другой никаких переключений и регулировок антенны не требуется. Это особенно важно во время различных КВ соревнований.
Трансформатор представляет собой два параллельных провода ПЭЛ 2,0...3,0, намотанных на керамической трубке или стержне диаметром 20-35 мм и длиной 100 мм в количестве 12-15 витков. Расстояние между центрами проводов 5-6 мм.

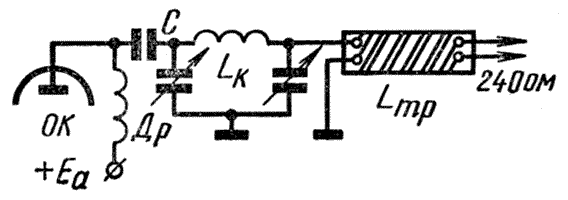

На рисунке ниже показано включение симметрирующего трансформатора Lтр между контуром передатчика и фидером антенны.
В случае, если работа на диапазоне 3,5 МГц производится не будет, можно укоротить длину полудиполей до 13,5 м.
|
